Transformatorstationer spelar en viktig roll i kraftsystemet och fungerar som kärnan för spänningsomvandling, kraftdistribution och reläskydd. Bland olika transformatorstationsutrustningar skyddar överspänningsavledare elektriska enheter från skador orsakade av transienta överspänningar till följd av blixtnedslag eller växlingsoperationer, vilket gör dem oumbärliga installationer. Den stödjande funktionen hos transformatorstationsramar för överspänningsavledare är avgörande för att säkerställa en stabil och säker drift av elnätet.
Vikten av överspänningsskydd i krafttransformatorstationer
Överspänningsavledare är utformade för att avleda överdriven elektrisk energi till marken under en överspänningshändelse. De fungerar som en sköld för känslig elektrisk utrustning som transformatorer, strömbrytare och generatorer. Utan korrekt överspänningsskydd kan dessa enheter skadas allvarligt av högspänningsöverspänningar, vilket leder till kostsamma reparationer, strömavbrott och potentiella säkerhetsrisker. I en transformatorstation är överspänningsavledare strategiskt placerade på nyckelplatser för att fånga upp och avleda överspänningsenergi innan den når den kritiska utrustningen.
Hur krafttransformatorstationsstrukturer stöder överspänningsavledare
Montering och positionering

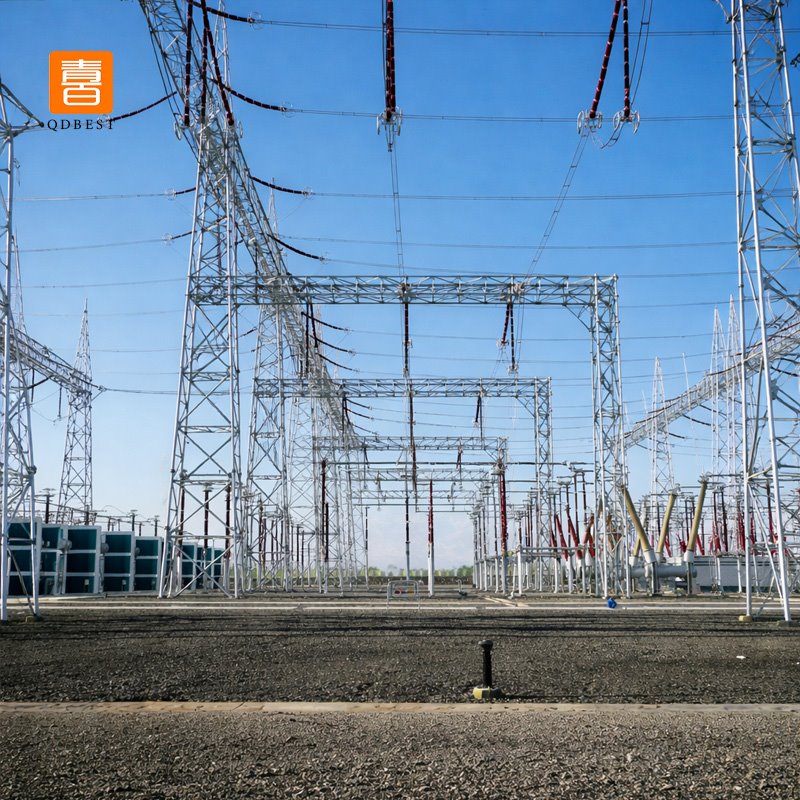

Transformatorstationsstrukturer ger det nödvändiga stödet för korrekt montering och placering av överspänningsavledare. Strukturerna är konstruerade för att säkerställa att avledaren installeras i rätt höjd och orientering. Till exempel används portalstrukturer ofta i elektriska transformatorstationer. Dessa strukturer erbjuder en stabil plattform för överspänningsavledare, vilket gör att de kan placeras på en optimal höjd för att effektivt avbryta överspänningar. Gantrystrukturerna är designade för att motstå olika miljöförhållanden, inklusive vind, snö och seismiska krafter. Du kan lära dig mer omGantry-konstruktioner för elektriska transformatorstationer.
Placeringen av överspänningsavledare på transformatorstationens strukturer är också avgörande. De är vanligtvis placerade nära den utrustning de skyddar, såsom transformatorer eller strömbrytare. Detta minimerar längden på anslutningen mellan avledaren och den skyddade utrustningen, vilket minskar induktansen i överspänningsströmbanan. En kortare anslutningsväg hjälper till att säkerställa att överspänningsavledaren snabbt och effektivt kan avleda överspänningsenergin till marken.
Elektrisk anslutning
Transformatorstationsstrukturer underlättar den elektriska kopplingen mellan överspänningsavledare och kraftsystemet. Strukturerna är designade med rätt ledare och jordningssystem. Överspänningsavledaren är ansluten till kraftledningen genom en ledare, som gör att överspänningsströmmen kan flyta från kraftledningen till avledaren. Avledaren avleder sedan överspänningsströmmen till jordningssystemet, som är en integrerad del av transformatorstationens struktur.
Galvaniserade transformatorstationsstålkonstruktioner används ofta i krafttransformatorstationer på grund av deras utmärkta elektriska ledningsförmåga och korrosionsbeständighet. Dessa strukturer ger en tillförlitlig elektrisk väg för överspänningsströmmen. Den galvaniserade beläggningen skyddar stålet från rost och korrosion, vilket säkerställer den elektriska anslutningens långsiktiga prestanda. Mer information omGalvaniserade understationsstålkonstruktionerfinns på vår hemsida.
Strukturell integritet
Den strukturella integriteten hos krafttransformatorstationernas strukturer är väsentlig för att överspänningsavledare ska fungera korrekt. Strukturerna måste kunna motstå de mekaniska krafter som utövas på dem under normal drift och överspänningshändelser. Till exempel, under ett blixtnedslag, kan överspänningsavledaren uppleva en högströmsimpuls, som kan generera betydande mekanisk påfrestning på monteringskonstruktionen.
Våra transformatorstationsstrukturer är designade och konstruerade för att uppfylla strikta säkerhets- och prestandastandarder. De testas för att säkerställa att de kan motstå de maximala förväntade överspänningskrafterna utan deformation eller fel. Detta säkerställer att överspänningsavledaren förblir säkert monterade och funktionella under extrema förhållanden.
Skydd mot miljöfaktorer
Transformatorstationsstrukturer skyddar också överspänningsavledare från miljöfaktorer. De skyddar avledaren från direkt solljus, regn, snö och andra väderförhållanden. Exponering för tuffa miljöfaktorer kan försämra prestanda hos överspänningsavledare med tiden. Transformatorstationens strukturer ger ett skyddande hölje som hjälper till att förlänga avledarens livslängd.
Dessutom kan strukturerna utformas för att förhindra ansamling av damm, smuts och andra föroreningar på överspänningsavledaren. Föroreningar kan minska avledarens isoleringsmotstånd, vilket leder till potentiella funktionsfel. Genom att hålla avledaren rena och torra bidrar transformatorstationens strukturer till en tillförlitlig drift av överspänningsskyddssystemet.
Fallstudier: framgångsrikt stöd för överspänningsavledare i krafttransformatorstationer
Låt oss ta en titt på ett verkligt exempel på hur våra transformatorstationsstrukturer stöder överspänningsavledare. I stor skalaTransformatorstation för kraftdistribution, installerade vi portalstrukturer för att stödja överspänningsavledaren. Gantrystrukturerna utformades för att ge en stabil och upphöjd plattform för avledaren, vilket gör att de kan placeras på en optimal höjd för överspänningsavlyssning.
Den elektriska anslutningen mellan överspänningsavledaren och kraftsystemet var noggrant designad och implementerad. Galvaniserade stålledare användes för att säkerställa elektriska vägar med låg resistans. Jordningssystemet optimerades också för att ge en tillförlitlig väg för överspänningsströmmen att försvinna i marken.
Under årens drift har transformatorstationen upplevt flera blixtnedslag. Tack vare det korrekta stödet från krafttransformatorstationens strukturer har överspänningsavledaren effektivt avlett överspänningsenergin och skyddat den kritiska elektriska utrustningen i transformatorstationen. Det har inte förekommit några större utrustningsfel eller strömavbrott på grund av överspänningsrelaterade problem, vilket visar effektiviteten hos våra transformatorstationsstrukturer för att stödja överspänningsavledare.
Kontakta oss för krafttransformatorstationsstrukturer och stöd för överspänningsavledare
Som en professionell leverantör av Power Substation Structures har vi lång erfarenhet av att designa och tillverka strukturer som stöder överspänningsavledare. Våra produkter är konstruerade för att uppfylla de högsta standarderna för kvalitet, säkerhet och prestanda. Oavsett om du planerar ett nytt transformatorstationsprojekt eller uppgraderar ett befintligt, kan vi ge dig de rätta lösningarna.
Om du är intresserad av våra kraftstationsstrukturer eller har några frågor om hur de stödjer överspänningsavledare, är du välkommen att kontakta oss. Vi är redo att diskutera dina specifika krav och förse dig med detaljerad information och offerter. Låt oss arbeta tillsammans för att säkerställa en tillförlitlig och säker drift av din transformatorstation.
